ААШв, ААШнг, ЦААШв, ЦААШнг
Описание
Кабель ААШв, ААШнг, ЦААШв, ЦААШнг
А – токопроводящая алюминиевая жила
А – алюминиевая оболочка
Ц – пропитанная нестекающим составом марки NAPELEС фирмы «BP»
Шв – покров шлангового типа из ПВХ пластиката
Шнг – покров шлангового типа из негорючего ПВХ пластиката

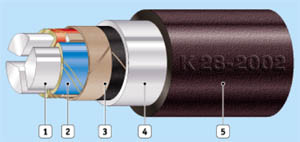

- Алюминиевая токопроводящая жила
- Изоляция из пропитанной бумаги
- Поясная изоляция (с полупроводящей бумагой для 6, 10 кВ)
- Алюминиевая оболочка
- Защитный шланг
Силовые кабели с алюминиевыми жилами, с бумажной пропитанной изоляцией, в алюминиевой оболочке с защитным шлангом из ПВХ-пластиката (ГОСТ 18410-73)
Область применения:
Кабели ААШв прокладываются в земле (траншеях) и в помещениях с низкой и средней коррозионной активностью, в процессе эксплуатации не подвергаются растягивающим усилиям.
Кабели ААШнг применяются для атомных станций, не распространяют горение при прокладке в пучках.
В процессе эксплуатации не подвергаются растягивающим усилиям.
Кабели с маркировкой «Ц» применяются для прокладки на трассах с неограниченной разностью уровней.
Технические характеристики:
Поставка силовых кабелей на деревянных и металлических барабанах типа 14 — 22.
Кабели соответствуют требованиям МЭК 60055-1 и VDE 0255 по электрическим и механическим испытаниям.
Длительно допустимые токовые нагрузки и допустимая температура при коротком замыкании — на уровне, указанном в VDE 0255.
Испытательное напряжение и длительно допустимая температура на жиле для кабелей на номинальное напряжение:
1 кВ: 4 кВ, 80 °C
6 кВ: 17 кВ, 80 °C
10 кВ: 25 кВ, 70 °C
| Число и номинальное сечение жил, мм² | Расчетный наружный диаметр, мм | Расчетная масса 1 км провода, кг |
| ААШв | ||
| 3×70-10 | 42 | 2270 |
| 3×95-10 | 44 | 2610 |
| 3×120-10 | 47 | 3050 |
| 3×150-10 | 50 | 3510 |
| 3×185-10 | 55 | 4160 |
| 3×35(ож)-10 | 34 | 1480 |
| 3×50(ож)-10 | 36 | 1710 |
| 3×35(ож)-6 | 30 | 1210 |
| 3×50(ож)-6 | 32 | 1400 |
| 3×70(ож)-1 | 28 | 1230 |
