Пку, ктп, ксо, кру, що-70

Категория:

Описание

Назначение ПКУ.

Пункт коммерческого учёта столбовой (ПКУ-С) производит учёт активной и реактивной энергии прямого и обратного направления в цепях переменного тока под напряжением в 6,10кВ, номинальным током до 630А и частотой 50Гц. Может быть использован в составе автоматизированных систем контроля и учёта электроэнергии (АСКУЭ), в качестве передатчика данных на диспетчерский пункт контроля, распределения и учёта электроэнергии.

Условия эксплуатации ПКУ.

• Климатическое исполнение: У;
• Категория размещения: 1 по ГОСТ 15150-69;
• Температура воздуха: +45°С —45°С;
• Высота над уровнем моря: не более 1000м;
• Относительная влажность воздуха: 95%;
• Окружающая среда: не взрывоопасная;
• Содержание агрессивных газов, паров в концентрациях, разрушающих металл и изоляцию: минимально;
• Рабочее положение: вертикальное.

Конструкция ПКУ.

Высоковольтный шкаф (ШВ) представляет собой цельнометаллический, герметичный шкаф с открывающейся передней дверцей. На боковых стенках корпуса предусмотрены две дверки для доступа и обслуживания. Проходные изоляторы вмонтированы в крышу шкафа. К ним подключаются главные цепи.

Составные компоненты пункта коммерческого учёта:

  1. шкаф высоковольтный измерительный
  2. шкаф учёта и передачи данных (ШУ)
  3. кабель соединительный
  4. ограничитель перенапряжений (ОПН)
  5. монтажный комплект.

Пункт коммерческого учета столбовой преобразует ток и напряжение в измерительные сигналы (передача данных осуществляется по радиоканалам при помощи радиомодемов (GSM сети) или с помощью волоконно-оптических линий связи (ВОЛС) соответственно при помощи стационарных модемов). Используются измерительные трансформаторы напряжения (ТН) и трансформаторы тока (ТТ). Количество трансформаторов зависит от схемы измерения.

Аббревиатуры схем:

• 2ТТ
• 2ТН
• 2ТТ
• 3ТН
• 3ТТ
• 3ТН

В качестве измерительных трансформаторов используются типовые трансформаторы ТОЛ10-I-2, ЗНОЛП-6 (10) или НОЛП-6 (10).

Заказчиком могут быть выбраны и другие типы трансформаторов, соответствующих требованиям ГОСТ, а при наличии сертификатов соответствия внесены в комплект поставки. Для собственных нужд используются дополнительные обмотки трансформаторов (для обогрева ШУ, оперативного питания модемов и т. п.). Соединительный кабель вводится через гермоввод и подключается к ШВ клеммным блоком зажимов. На дне корпуса предусмотрены дренажные отверстия для слива конденсата.

ШВ монтируется на опорах воздушных линий передач электроэнергии при помощи монтажного комплекта.

КТП — комплектные трансформаторные подстанции

Назначение комплектных трансформаторных подстанций.

Подстанции, фактически, являются основным звеном энергоснабжения и служат для снятия напряжения при передаче тока на бытовые сети из высоковольтных линий. Именно это и обуславливает широкое применение трансформаторных подстанций как в южных, так и северных широтах России для нужд промышленности, сельского хозяйства и разного рода непромышленных объектов. КТП предназначена для приема, преобразования, распределения и учета электрической энергии трехфазного переменного тока промышленной частоты 50/60 Гц. Комплектная трансформаторная подстанция обеспечивает защиту присоединений от перегрузок и коротких замыканий. Кроме того, комплектная подстанция используется для энергоснабжения объектов промышленности, предприятий.

Условия эксплуатации подстанций.

• Высота над уровнем моря: 1000 м;
• Температура воздуха:
○ с масляным силовым трансформатором: -40° С +40° С;
○ с сухим силовым трансформатором: -1° С +40° С;
• Относительная влажность воздуха при t=20° С : 80%;
• Окружающая среда: взрыво-, пожаробезопасная;
• Скорость ветра: не более 36 м/с;
• Срок службы: более 25 лет.

Типы трансформаторных подстанций.

По типу подключения к высоковольтным линиям, КТП делятся на подстанции тупикового и проходного типа. Подстанции тупикового типа могут одновременно подключаться только к одной высоковольтной линии, а подстанции проходного типа — к двум.

Внутрицеховые КТП (КТП-ВЦ) служат для установки их внутри обслуживаемого помещения, в непосредственной близости к оборудованию, которое там используется.

Столбовая КТП (КТПС) представляет собой модель для установки на опорах линий электропередач.

Киосковая трансформаторная подстанция (КТПК) обеспечивает более высокие показатели безопасности и повышенный уровень защиты от воздействий окружающей среды.

Мачтовая подстанция КТП (КТПМ) представляет собой открытую конструкцию и используется для обслуживания на высоте. Чаще всего эксплуатируются на объектах сельского хозяйства и коттеджных или дачных посёлках.

Утеплённые КТП (КТП Сэндвич) — это трансформаторные подстанции киоскового типа со следующей особенностью: пол, стены и крыша обшиты панелями «сэндвич».

Наша Компания производит все вышеперечисленные типы КТП.

Для уточнения вариантов комплектаций и условий поставок или осуществления заказа

Конструкция КТП

  1. Шкафа ввода высокого напряжения (ШВВ);
  2. Масляный или сухой силовой трансформатор (СТ);
  3. Распределительное устройство низкого напряжения (РУНН), в состав которого входят: — шкаф ввода (ШНВ); — шкаф отходящих линий (ШНЛ); — шкаф секционного выключателя (ШНС);
  4. Токопровод высокого напряжения (ВВ), соединяющий ШВВ и СТ по стороне ВН;
  5. Токопровод низкого напряжения (НВ), соединяющий СТ и РУНН (ШНВ) по стороне НН.

Виды защиты КТП

  1. Защита от коротких однофазных замыканий в РУНН с действием на отключение вводного выключателя с выдержкой времени.
  2. Отключение вводного выключателя РУНН с выдержкой времени при исчезновении напряжения на вводе.
  3. Защита цепей управления и цепей сигнализации автоматическими выключателями.
  4. Автоматическое включение секционного выключателя РУНН при исчезновении напряжения на одном из вводов.

Комплектация подстанций

Подстанции комплектуются силовыми трансформаторами масляными типа ТМЗ, ТМГ, сухими трансформаторами типа ТСЗН, ТСЗГЛ.

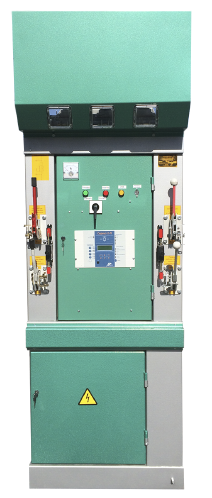

Камеры КСО

Назначение КСО.

КСО — Камера Сборная Одностороннего обслуживания (ячейка КСО). Предназначена для комплектации распределительных устройств трехфазного переменного тока частотой 50 Гц с изолированной или заземленной через дугогасительный реактор нейтралью.

Также КСО используются в распределительных устройствах трансформаторных подстанций, включая комплектные трансформаторные подстанции в промышленности, сельском хозяйстве, железнодорожном транспорте.

Эксплуатация.

• Высота над уровнем моря:  1000м;
• Температура воздуха: —40°C до +45°C;
• Влажность воздуха:  не более 85%;
• Окружающая среда:  нейтральна от токопроводящей пыли, химически активных газов и испарений.

Принцип работы.

Принцип работы определяется совокупностью схем главных, а также вспомогательных цепей камер. КСО изготавливаются по индивидуальным заказам, в которых оговариваются количество и взаимное расположение камер на подстанции, схемы главных и вспомогательных цепей каждого шкафа, а также другие технические характеристики.

Мы имеем огромный опыт в производстве, поставках и монтаже КСО. Постоянно разрабатываем новые модели, используем комплектующие ведущих отечественных, а также зарубежных поставщиков. Наше современное оборудование, квалифицированный персонал позволяют изготовить ячейки КСО качественно и точно в срок.

Конструкция КСО.

КСО представляет собой сварную металлическую конструкцию из гнутых стальных профилей. Внутри камеры размещена аппаратура главных цепей, на фасаде — приводы выключателей, разъединителей, а также аппаратура вспомогательных цепей.


Доступ в камеру.

Обеспечивается через две двери:

• Верхнюю: в зону вакуумного выключателя, трансформатора напряжения или предохранителя.
• Нижнюю: в зону кабельных присоединений, силового трансформатора или разрядников.

Нижняя дверь имеет смотровое окно для обзора внутренней части камер без снятия напряжения. Верхняя дверь является панелью, на которой смонтирована аппаратура схем вспомогательных цепей. На фасаде размещена аппаратура с задним присоединением проводов, на внутренней стороне выполнена раскладка проводов. Внутри камера освещена лампой накаливания.

В средней части камеры на фасаде расположена панель зажимов, служащая каналом для магистральных шинок оперативных цепей питания электромагнитов включения, цепей управления сигнализации, для выполнения междукамерных вторичных соединений при монтаже КСО.

Конструкция ячеек КСО обеспечивает сборку камер в ряд РУ и соединение главных цепей по сборным шинам. При двухрядном расположении камер — для соединения главных цепей по сборным шинам применяются шинные мосты без разъединителей и с разъединителями. Сборные шины, шинные и секционные разъединители камер имеют с фасадной стороны сетчатые ограждения.

Конструкция камеры обеспечивает механические блокировки, не допускающие включение и отключение заземляющих ножей и шинного разъединителя при включенном высоковольтном выключателе и рабочих ножах разъединителей а также включение разъединителей при включенных заземляющих ножах.

Корпус допускает непосредственную приварку его к металлическим заземленным конструкциям. На фасаде камеры расположен зажим заземления, предназначенный для присоединения к заземленному корпусу элементов, временно подлежащих заземлению.

В камерах возможна установка современных вакуумных выключателей: «ВВ/TEL»,«EVOLIS», «ВБП», «ВБСК», «ВВУ-СЭЩ»

Схемы главных цепей КСО 298
Схемы главных цепей КСО 393-366
Схемы принципиальные первичных соединений камер КСО 393

КРУ

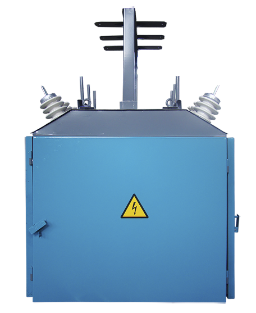

Назначение КРУ (реклоузера).

КРУ (ячейки К-112 П) служат для повышения надежности работы линий электропередач напряжением 6-10 кВ. Реклоузер необходим для автоматического ввода резерва, секционирования линий с односторонним и двусторонним питанием, сетевого резервирования воздушных линий.

Различные типы реклоузеров подключают для электроснабжения вдольтрассовых ЛЭП, промышленных и сельскохозяйственных объектов; в качестве распределительного устройства в сетях 6-10 кВ различного назначения.

Эксплуатация.

• Высота над уровнем моря: 1000 м;
• Температура окружающего воздуха: от —40°С до +40°С;
• Относительная влажность воздуха: 70%.

Окружающая среда:
• Степень загрязненности атмосферы: I-III;
• Район по ветру и гололеду — I-IV.

Области применения распределительных устройств:

  1. Сельскохозяйственные и транспортные сети;
  2. Подстанции для промышленности;
  3. Объекты предприятий, находящиеся в сейсмоактивных условиях;
  4. Электростанции всех видов;
  5. Системы трансформаторных подстанций.

Устройство реклоузера.

Конструктивно К-112 П (реклоузер) состоит из двух шкафов:

В шкафу высоковольтной аппаратуры реклоузера встроены вакуумный выключатель, трансформаторы собственных нужд, трансформаторы тока. Дополнительно, согласно заказу, — трансформаторы напряжения и ограничители перенапряжения (разрядники).

Шкаф управления реклоузера представляет собой сборно-сварную конструкцию, в которой установлена аппаратура автоматики и управления, защиты, позволяющая производить управление высоковольтным выключателем в автоматическом и дистанционном (ручном) режимах, с помощью органов управления.

Комплектность аппаратуры шкафа управления КРУ (реклоузера) определяется соответствующим вариантом принципиальной схемы согласно опросному листу.

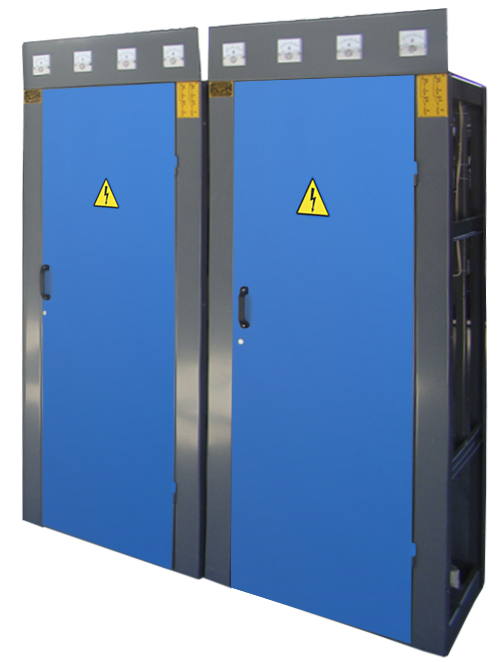

Панели ЩО-70

Назначение панели ЩО-70

Панели распределительных щитов ЩО-70 (91) предназначены для комплектования распределительных устройств (щитов) напряжением 380/220В переменного тока частотой 50 Гц с глухозаземленной нейтралью, служащих для приема, распределения электрической энергии, защиты от перегрузок и токов короткого замыкания.

Панели ЩО-70(91) представляют собой сборную конструкцию из листогнутых профилей с установленными в них коммутационно-защитными аппаратами и электроизмерительными приборами. Имеют степень защиты с фасадной стороны IР20, а с остальных сторон IР00. Обслуживание щитов освещения является односторонним.

Условия эксплуатации панели ЩО-70

• Климатическое исполнение: У;
• Категория размещения: 3 по ГОСТ 15150-69;
• Высота над уровнем моря: 1000м;
• Температура окружающего воздуха: от -40°С  до +40°С;
• Относительная влажность воздуха: 80%;
• Окружающая среда невзрывоопасная, не содержащая агрессивных газов и паров, а также производственной пыли в концентрациях, разрушающих металл и изоляцию или нарушающих работу панелей;
• Рабочее положение вертикальное, допускается отклонение от рабочего положения на 5° в любую сторону.

ЩО-70 не предназначены для работы в условиях тряски, вибрации, ударов.


Типы распределительных щитов серии ЩО-70(91)

• Вводные;
• Линейные;
• Секционные;
• Вводно-секционные;
• Вводно-линейные, с аппаратурой АВР

Во вводных и секционных панелях ЩО-70 в качестве коммутационной и защитной аппаратуры устанавливаются стационарные (не выдвижные) автоматические выключатели серии «ВА» на номинальные токи 1000А, 1600А с электромагнитным приводом и выключатели серии «Электрон» на номинальные токи 1600А, 2500А с электродвигательным приводом. Панели ЩО-70 предусматривают кабельные и шинные вводы. Вводные панели могут комплектоваться щитком учета со счетчиками активной и реактивной энергии при указании в опросном листе.

Панели ЩО-70 линейные комплектуются разъединителями и автоматическими выключателями серии «ВА», «А3700». Аппараты, применяемые в панелях ЩО-70, переднего присоединения. Благодаря наличию между выключателем и сборными шинами разъединителей возможен безопасный осмотр панелей, ревизия, ремонт и защита выключателей.

Панели ЩО70 с автоматическими выключателями могут быть изготовлены также без разъединителей.

Преимущества панелей ЩО-70(91)

  1. Стоимость подстанции уменьшается на 20—25%;
  2. Надежность, электро- и пожаробезопасность;
  3. Отсутствие втычных контактов (стационарно установленные автоматические выключатели более надежны в эксплуатации);
  4. Отсутствие текстолитовых перегородок между системой шин;
  5. Простота конструкции и обслуживания;
  6. Улучшен доступ для осмотра токоведущих частей панелей ЩО-70;
  7. Вывод автоматического выключателя для производства ремонтных работ осуществляется путем простого отключения разъединителя с видимым разрывом;
  8. Значительно уменьшены габариты РУНН, за счет конструкции панелей.
