СБ, СБл, СБ2л, СБГ, СБ2лГ, ЦСБ, ЦСБл, ЦСБ2л, ЦСБГ
Описание
Кабель СБ, СБл, СБ2л, СБГ, СБ2лГ, ЦСБ, ЦСБл, ЦСБ2л, ЦСБГ
Ц — пропитанная нестекающим составом марки NAPELEС фирмы «BP»
С — свинцовая оболочка
Б -броня из стальных лент с антикоррозийным защитным покровом
Г — без наружного покрова
л — лавсановая лента
2л – дополнительная двойная лента в составе подушки

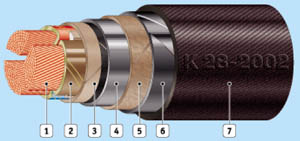

- Медная токопроводящая жила
- Изоляция жилы из пропитанной бумаги
- Поясная изоляция (с полупроводящей бумагой для 6, 10 кВ)
- Свинцовая оболочка
- Подушка под броню
- Броня из двух стальных лент
- Наружный покров
Силовые кабели с медными жилами, с бумажной пропитанной изоляцией, в свинцовой оболочке, бронированные (ГОСТ 18410-73)
Область применения:
Кабели СБ предназначены для прокладки в земле (траншеях) с низкой, средней и высокой коррозионной активностью.
Кабели СБГ предназначены для прокладки в каналах, помещениях, туннелях.
Кабели СБл предназначены для прокладки в каналах, тоннелях, помещениях, в пожароопасных зонах.
В процессе эксплуатации не подвергаются растягивающим усилиям.
Кабели с маркировкой «Ц» применяются для прокладки на трассах с неограниченной разностью уровней.
Технические характеристики:
Поставка силовых кабелей на деревянных и металлических барабанах типа 14 — 20.
Кабели соответствуют требованиям VDE 0255 и МЭК 60055-1 по электрическим и механическим испытаниям.
Длительно допустимые токовые нагрузки и допустимая температура при коротком замыкании на уровне, указанном в VDE 0255.
Испытательное напряжение и длительно допустимая температура на жиле для кабелей на номинальное напряжение:
1 кВ: 4 кВ, 80 °C
6 кВ: 17 кВ, 80 °C
10 кВ: 25 кВ, 70 °C
| Число и номинальное сечение жил, мм² | Расчетный наружный диаметр, мм | Расчетная масса 1 км провода, кг |
| СБ | ||
| 3×70-6 | 43 | 4990 |
| 3×95-6 | 46 | 6080 |
| 3×120-6 | 49 | 7120 |
| 3×70-1 | 36 | 4040 |
| 3×240-1 | 58 | 10930 |
| 3×35(ож)-10 | 40 | 3750 |
| 3×70-10 | 47 | 5650 |
| 3×150-10 | 56 | 9100 |
| 3×120-10 | 53 | 7850 |
| 3×240-10 | 65 | 12770 |
