ТРАВЕРСА ТН-1

Описание

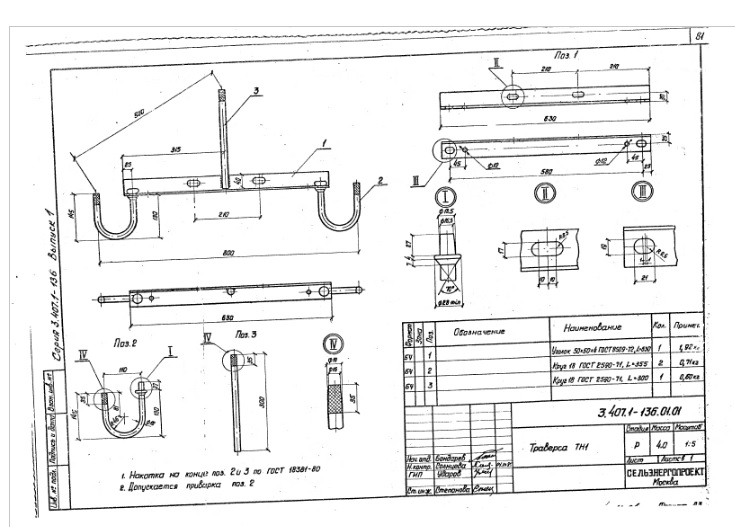

Траверсы ТН-1 выпускаются в соответствии с типовым проектом 3.407.1-136 выпуск 1 (лист 3.407.1-136.01.01)



Траверса ТН-1 применяется для одинарного крепления проводов на опорах воздушных линий электропередач напряжением до 0,4 кВ. Конструкция траверсы имеет специальный штырь и специальные крюки, предназначенные для установки изоляторов типа ТФ-20 и НС-18 с колпачком К-5. Крепление траверсы выполняется через два отверстия межосевым расстоянием 210 мм на различных стойках с помощью хомута. Размер хомута выбирается в зависимости от типа стойки. Комплектация траверсы хомутом осуществляется по отдельному заказу.



Габариты изделия: 50х430х860мм

Спецификация траверсы ТН-1



ПОЗИЦИЯ	НАИМЕНОВАНИЕ ДЕТАЛИ	КОЛИЧЕСТВО	МАССА, КГ
1	Уголок 50х50х4 ГОСТ8509-72 L=630	1	4,0
2	Круг 18 ГОСТ2590-71 L=355	2
3	Круг 18 ГОСТ2590-71 L=300	1
